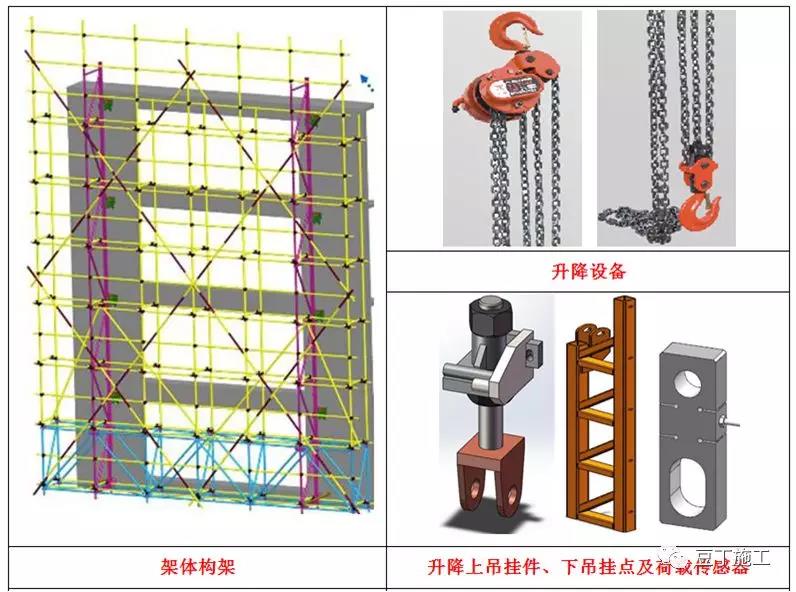

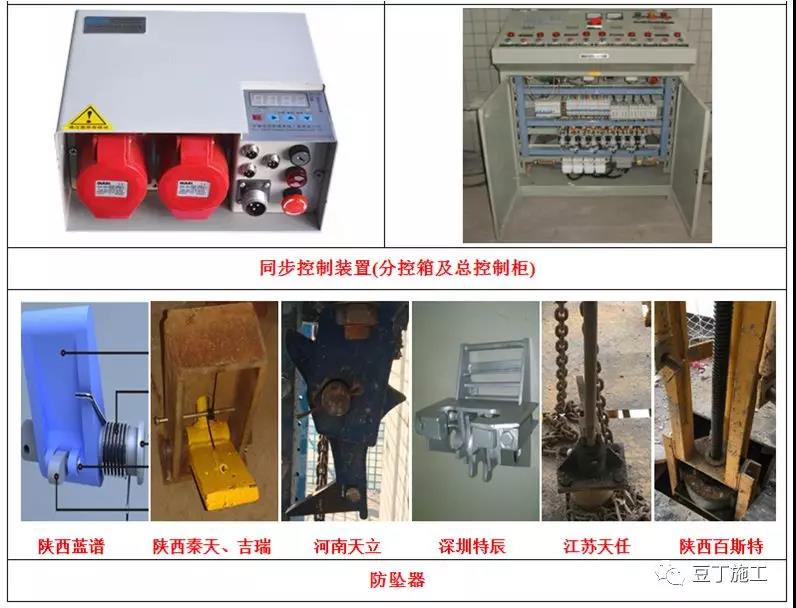

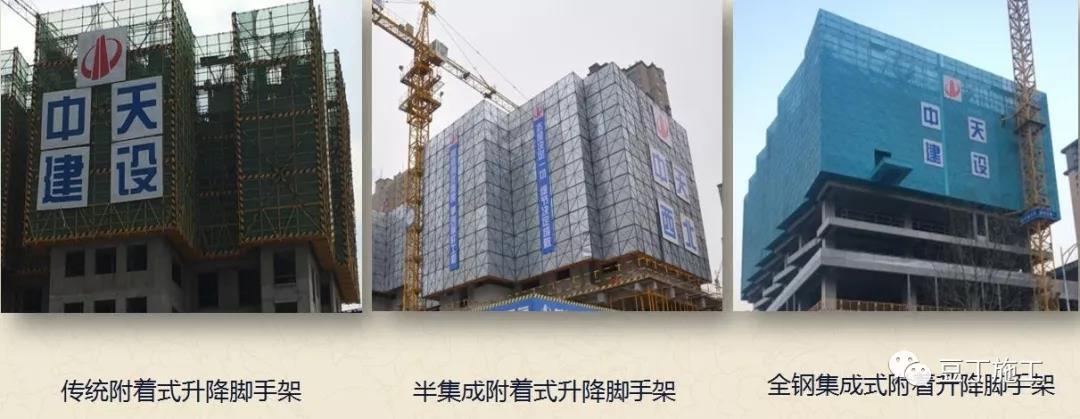

使用材料

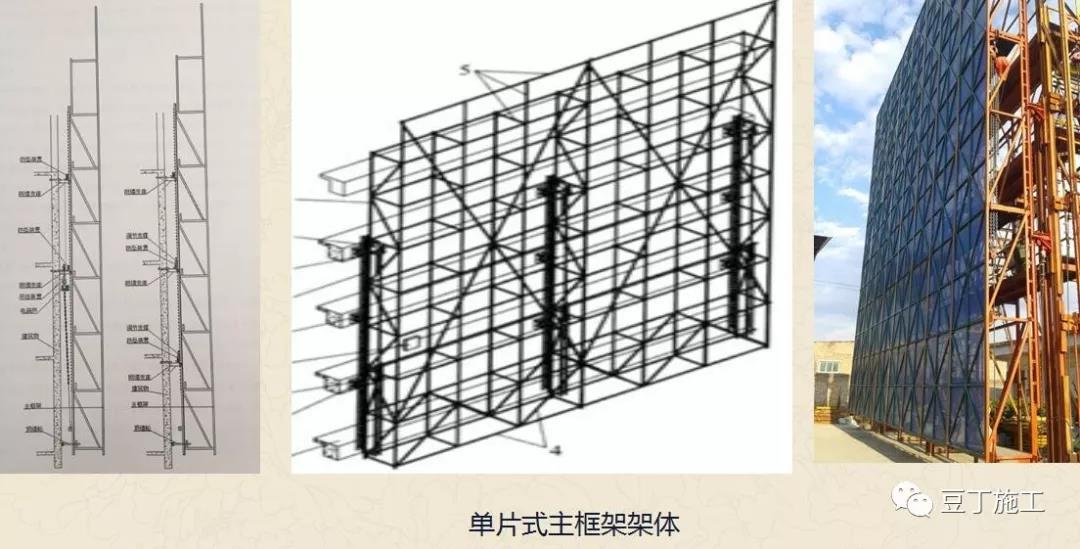

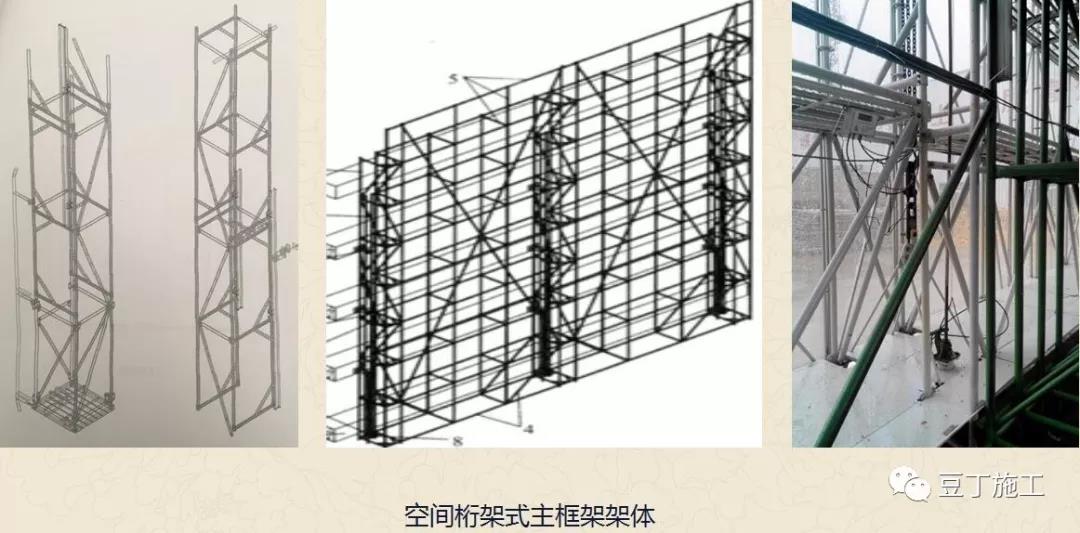

竖向主框架形式

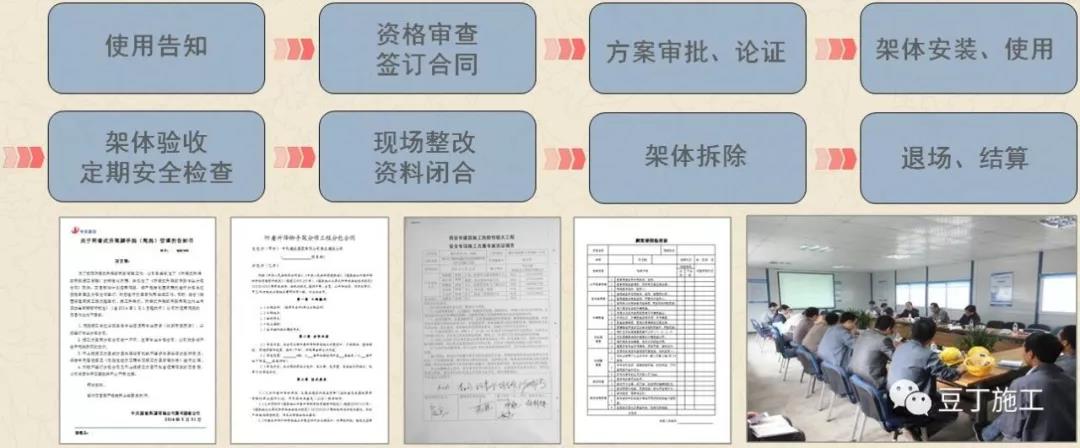

爬架标准化管理流程

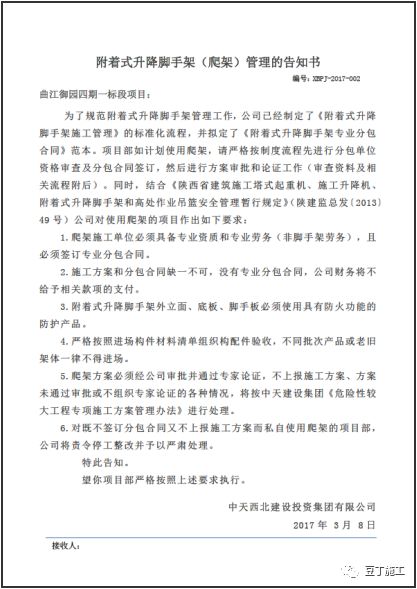

使用告知

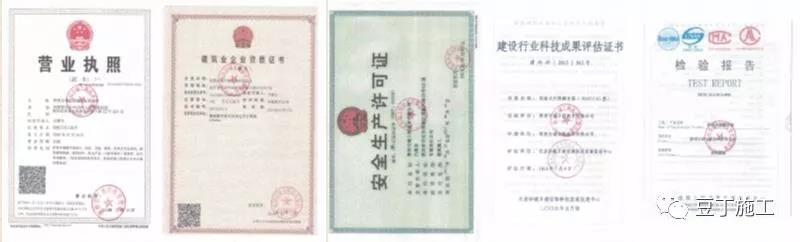

分包单位资格审查
① 爬架分包单位营业执照
②附着式升降脚手架专业承包资质证书
③ 分包单位安全生产许可证
④附着式升降脚手架检验报告
⑤ 建设行业科技成果评估证书
专项施工方案审查(完整性及规范性)
① 工程概况
② 编制依据
③ 管理机构与组织
④ 施工计划
⑤ 附着式升降脚手架的架体构造
⑥施工工艺技术
⑦ 施工安全保证措施
⑧ 计算书
⑨ 相关图纸
专项方案审查(可行性)
①《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)中强制性条文;

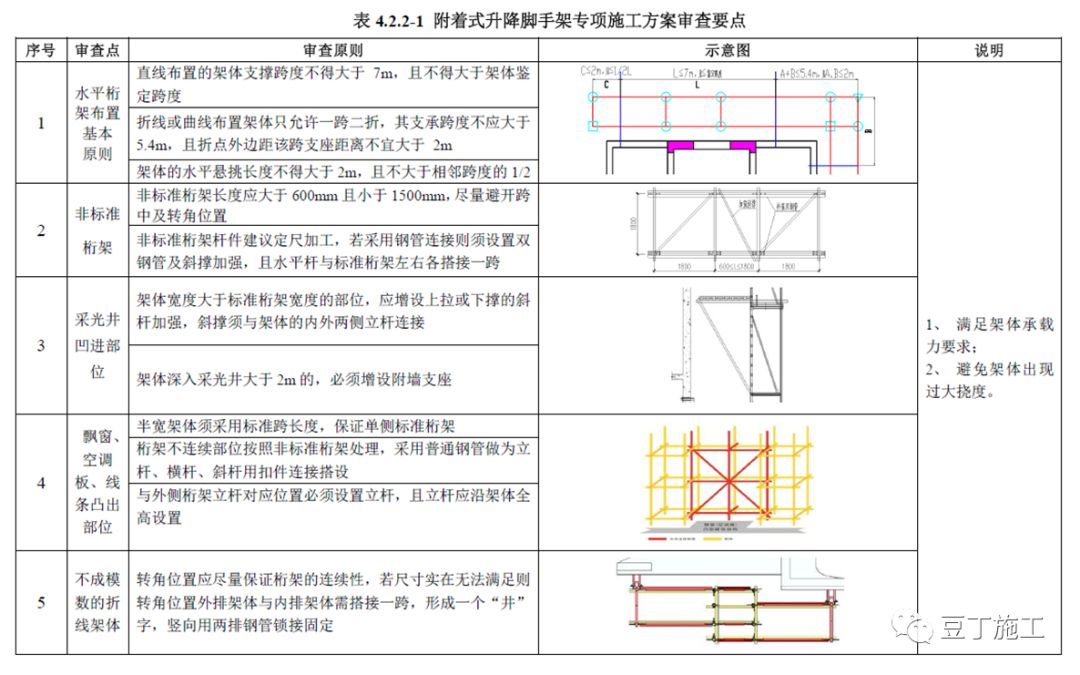

② 附表《附着式升降脚手架专项施工方案审查要点》
爬架管理规范强制性条文:
★★4.4.2附着式升降脚手架结构构造的尺寸应符合下列规定:
1.架体高度不得大于5倍楼层高;
2.架体宽度不得大于1.2m;
3.直线布置的架体支撑跨度不得大于7m,折线或曲线布置架体,相邻主框架支撑点处的架体外侧距离不得大于5.4m;
4.架体的水平悬挑长度不得大于2m,且不大于跨度的1/2;
5.架体全高与支撑跨度的乘积不得大于110㎡。
4.4.5 附着支承结构应包括附墙支座、悬臂梁及斜拉杆,其构造应符合下列规定:
1、防坠落装置应设置在竖向主框架处并附着在建筑结构上,每一升降点不得少于一个防坠落装置,防坠落装置在使用和升降工况下都必须起作用;
2、防坠落装置必须是机械式的全自动装置,严禁使用每次升降都需重组的手动装置;

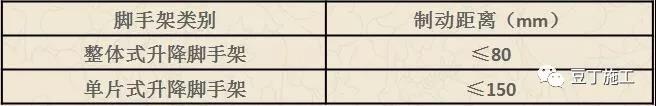

3、防坠落装置技术性能除应满足承载能力要求外,还应符合表4.5.3的规定。
4、防坠落装置应具有防尘、防污染的措施,并应灵敏可靠和运转自如;
5、防坠落装置与升降设备必须分别独立固定在建筑结构上;
6、钢吊杆式防坠落装置,钢吊杆规格应由计算确定,且不应小于∮25mm。

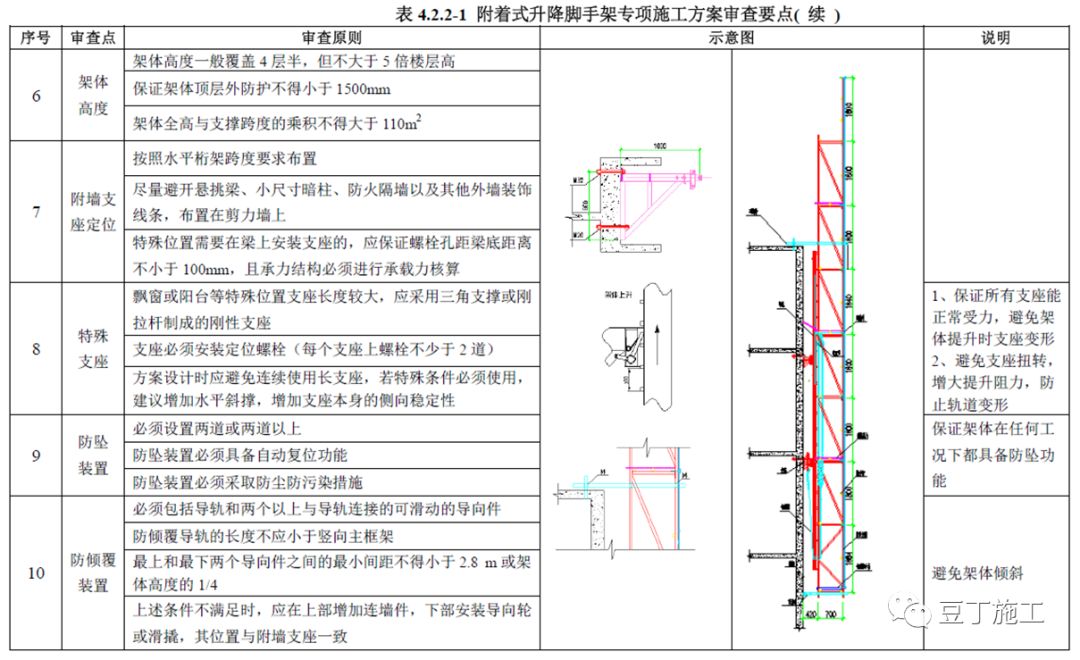

方案审查要点
方案论证
论证前应准备的资料
① 6份已经过审批的方案及方案报批表(可以是复印件)。
② 分包合同1份(明确现场负责人,且人员应持证上岗),架子工的特殊工种操作证复印件(必须加盖分包单位的公章,要求人证统一)、若论证时架体已经提升,则还需提供爬架验收记录表《建筑施工工具式脚手架安全技术规程》(JGJ202-2010)表8.1.3,且应由三方签字确认。
③ 本项目爬架方案论证时的汇报PPT一份。
参与论证的人员
爬架论证会由总包单位组织,总监理工程师或甲方代表主持会议。论证当天总包单位应通知分包单位方案编制人、分包单位现场负责人、安全员、总包单位项目执行经理、技术负责人、总监理工程师(或总监代表)、建设单位代表以及工程所在地当地质量监督部门人员出席论证会。
论证会议程
① 介绍专家组成员及相关单位参会人员;
② 由专家组五名专家推选专家组组长;
③ 建设单位负责人讲话;
④ 施工单位简要介绍施工方案;
⑤ 查看现场;
⑥ 专家询问,并征求相关各方的意见;
⑦ 暂时休会:专家审查方案、讨论、书写论证报告;
⑧ 复会:专家组组长宣读论证报告,其他专家补充发言;
⑨ 建设、监理、设计、施工单位相关人员对专家出具论证报告发表意见及建议;
⑩ 质量安全监督站领导及监督人员讲话。

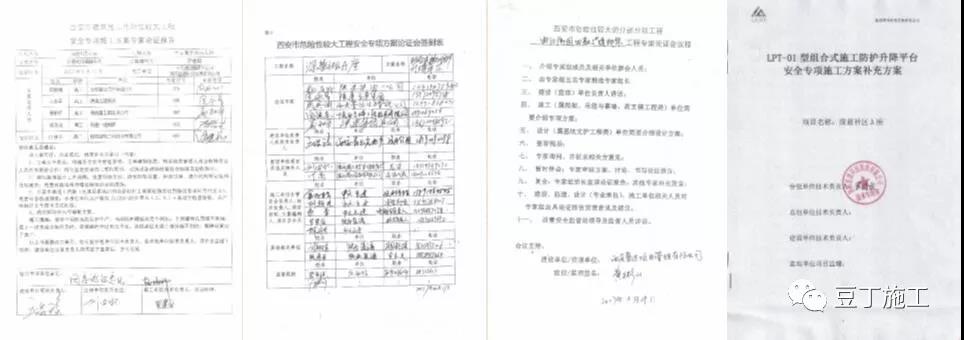

论证后收集的主要资料
① 专家论证报告;
② 危险性较大工程安全专项方案论证会签到表;
③ 专家论证会议议程;
④ 修改后专项施工方案、方案审查、审批表及论证意见回复。
构配件进场验收
严格按照施工方案中《附着式升降脚手架材料进场清单表》、《附着式升降脚手架设备进场检查验收表》全数检查、验收进场构配件的数量及质量,使其满足方案及现场施工要求。不同规格、不同批次的产品不得在同一建筑中应用,老旧材料或已变形构配件不得进场。
对构配件质量存疑时,应对怀疑构配件进行重点抽检,必要时可采取破坏性试验验证其质量。抽检重点对象为竖向主框架、水平桁架以及提升设备,主要检查节点部位焊接质量、钢管锈蚀程度、电葫芦链条的完好性等。

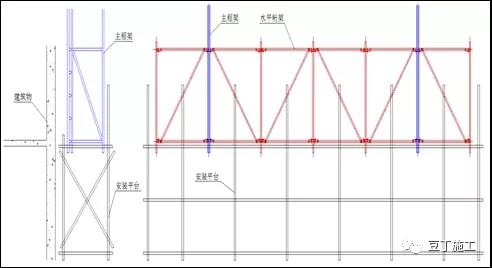

爬架搭设
